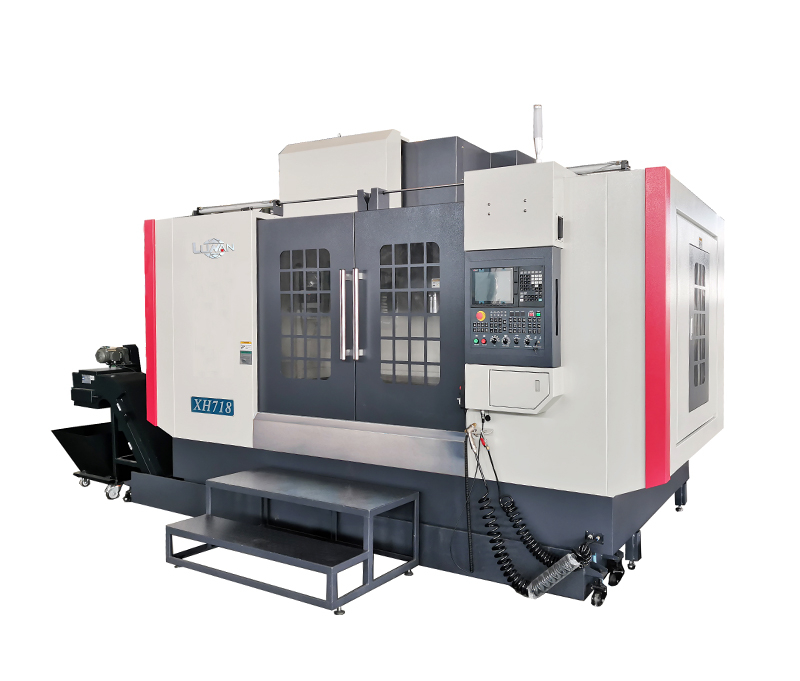

XH718
| 一、标准配置 | 二、 选择配置 |
| 1、BT50型台湾精密主轴单元6000rpm； 2、伺服主轴电机：电机功率11KW（53N.M）； 3、台湾24把圆盘刀库； 4、外置冷却系统（含冷却管、接屑盘、冷却箱、冷却泵）； 5、全防护钣金外护罩及内部丝杠、导轨护罩； 6、数控系统：FANUC 0i MF5； | 1、数控系统：凯恩帝、华中、SIEMENS、三菱或其它； 2、手持气枪； 3、第四轴； 4、台湾中心出水主轴单元； 5、自动排屑器； 6、对刀仪。 |
技术参数：
| 项 目 | 单位 | XH718 | XHS718A2 | XHS718A | |
| 工作范围 | X 向行程 | mm | 1500 | 1500 | 1500 |
| Y 向行程 | mm | 800 | 800 | 800 | |
| Z 向行程 | mm | 700 | 700 | 700 | |
| 主轴端面至工作台距离 | mm | 170-870 | 180-880 | 180-880 | |
| 主轴中心至立柱导轨面距离 | mm | 800 | 915 | 951 | |
| 工作台 | 工作台面积 | mm | 1700*800 | 1700*800 | 1700*800 |
| T 型槽尺寸 | mm | 5-22-135 | 5-22-150 | 5-22-150 | |
| 工作台大承重 | kg | 1500 | 1500 | 1500 | |
| 主轴 | 主轴转速 | r/min | 50-6000 | 50-6000 | 50-6000 |
| 主轴锥孔 | BT50 | BT50 | BT50 | ||
| 主轴电机功率 | KW | 15/18.5 | 15/18.5 | 15/18.5 | |
| 进给 | X/Y 轴快速移动 | m/min | 15 | 24 | 24 |
| Z 轴快速移动 | m/min | 12 | 18 | 18 | |
| 切削进给 | mm/min | 1-10000 | 1-10000 | 1-10000 | |
| 导轨 | 导轨型式 | 三轴硬轨 | X/Y线规、Z硬轨 | 三轴线轨 | |
| 精度 | X/Y/Z 定位精度 | mm | 0.020/0.016/0.016 | 0.020/0.016/0.016 | 0.020/0.016/0.016 |
| X/Y/Z 重复定位精度 | mm | 0.012/0.008/0.008 | 0.012/0.008/0.008 | 0.012/0.008/0.008 | |
| 刀库 | 刀库容量（标配） | 把 | 24 | 24 | 24 |
| 刀具大直径（邻/空） | mm | φ127/φ200 | φ127/φ200 | φ127/φ200 | |
| 刀具大长度 | mm | 300 | 300 | 300 | |
| 刀具大重量 | kg | 15 | 15 | 15 | |
| 其它 | 机床净重 | kg | 15000 | 15000 | 14500 |
| 外形尺寸 | mm | 4100*3570*3055 | 4100*3570*3055 | 4100*3570*3055 | |
