TF40D
结构特点:

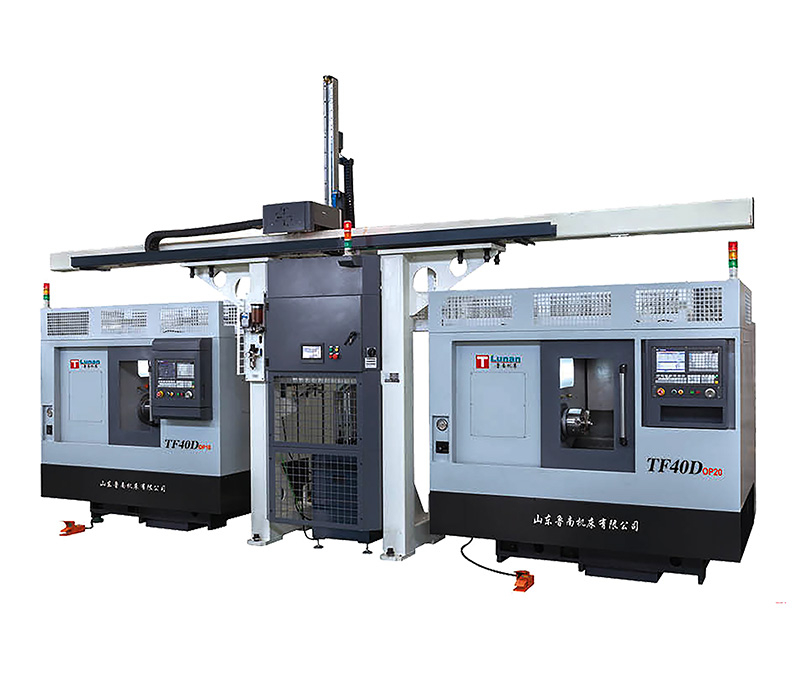

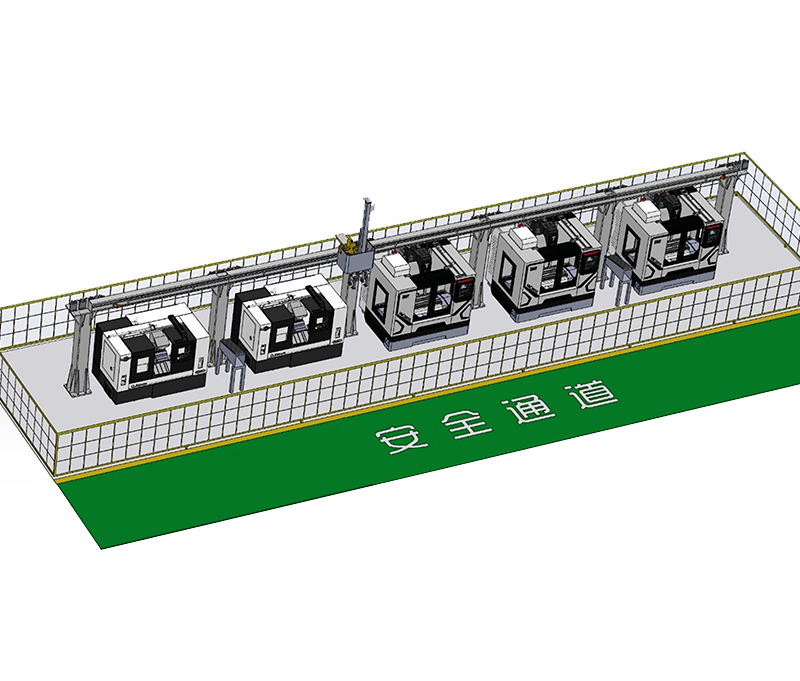

该产品为两台斜床身数控车床和一套桁架式机械手组合而成，数控车床位于桁架式机械手的两侧对称布置，多工位料仓位于中间，一次添料可自动完成零件全部表面的加工。该产品既可以作为单套使用，也可以采用多套串、并联，组成工序较复杂的自动生产线，适用于盘类零件的自动高效加工，具有标准化程度高、操作维护方便、性价比高等诸多优点。
技术参数：
| 项 目 | 单位 | 参数 | |
| 工作范围 | 大工件旋转直径 | mm | φ400 |
| 大加工直径 | mm | φ200 | |
| 大加工长度 | mm | 100 | |
| 主轴 | 主轴转速 | r/min | 30-4000 |
| 主轴端部规格 | A2-6 | ||
| 主轴电机功率 | kw | 5.5/7.5 | |
| 液压卡盘 | 寸 | 8 | |
| 刀架 | 刀塔刀位数量 | 把 | 8 |
| 排刀刀位数量 | 把 | 4 | |
| 车刀方/镗刀杆径 | mm | □ 20/φ25 | |
| 导轨 | 导轨型式 | 全部滚珠线轨 | |
| 行程 | X轴行程 | mm | 排刀：350 刀塔：220 |
| Z轴行程 | mm | 排刀：270 刀塔：270 | |
| 进给 | X轴快速移动 | m/min | 16 |
| Z轴快速移动 | m/min | 18 | |
| 丝杠 | X轴规格 | mm | φ32*8 |
| Z轴规格 | mm | φ40*10 | |
| 精度 | 机床定位精度 | mm | 0.016 |
| 机床重复定位精度 | mm | 0.008 | |
| 其他 | 机床重量（单机） | kg | 3000 |
| 外形尺寸（长*宽*高） | mm | 单机：2100*3500*2100 | |
| mm | 整线：6200*3500*4100 | ||
