XH716CL
| 一、标准配置 | 二、选择配置 |
| 1.台湾 BT40 主轴单元 8000rpm； 2.伺服主轴电机功率 7.5KW； 3.24 把圆盘式伺服刀库； 4.外置冷却系统（含接屑盘、冷却箱、冷却泵、气冷）； 5.台湾丝杠； 6.数控系统 KND2000M。 | 1、台湾 BT50主轴单元； 2、伺服主轴电机功率11KW； 3、16 把斗笠式刀库； 4、中心出水、环 喷、高速主轴单元； 5、油冷机； 6、自动排屑； 7、第四轴 |
技术参数：
| 项 目 | 单位 | XH716CLH | XH716CL | XH716C | |
| 工作范围 | X 向行程 | mm | 1200 | 1200 | 1000 |
| Y 向行程 | mm | 600 | 600 | 600 | |
| Z 向行程 | mm | 700 | 700 | 700 | |
| 主轴端面至工作台距离 | mm | 100-800 | 150-850 | 150-850 | |
| 主轴中心至立柱导轨面距离 | mm | 650 | 650 | 650 | |
| 工作台 | 工作台面积 | mm | 1300*600 | 1300*600 | 1300*600 |
| T 型槽尺寸 | mm | 5-18-120 | 5-18-120 | 5-18-120 | |
| 工作台大承重 | kg | 800 | 800 | 800 | |
| 主轴 | 主轴转速 | r/min | 60-3500 | 60-8000 | 60-8000 |
| 主轴锥孔 | BT50-190 | BT40-150 | BT40-150 | ||
| 主轴电机功率 | KW | 11/15 | 11/15 | 11/15 | |
| 进给 | X/Y 轴快速移动 | m/min | 15 | 15 | 15 |
| Z 轴快速移动 | m/min | 12 | 12 | 12 | |
| 切削进给 | mm/min | 1-5000 | 1-5000 | 1-5000 | |

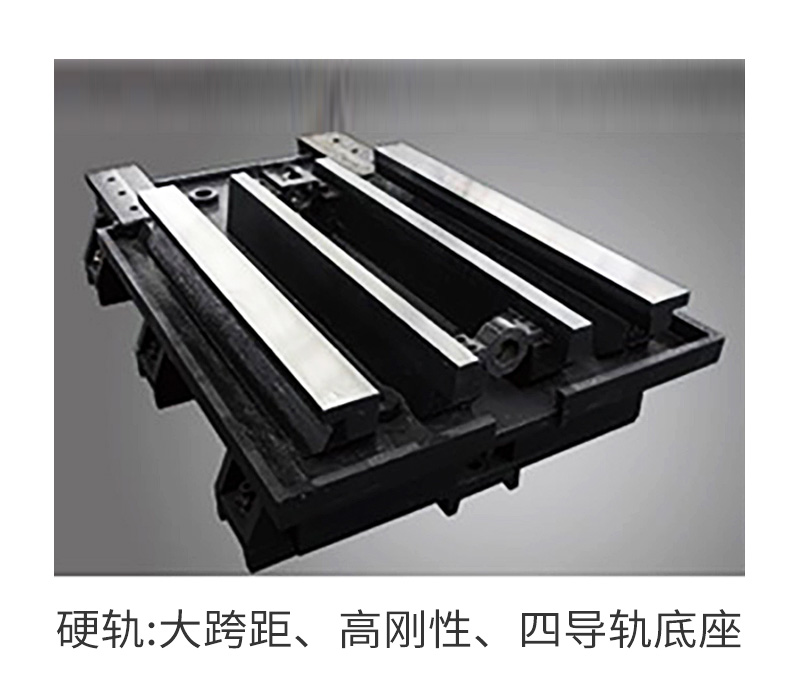

| 导轨 | 导轨型式 | 三轴硬轨、Y四轨 | 三轴硬轨、Y四轨 | 三轴硬轨、Y四轨 | |
| 精度 | X/Y/Z 定位精度 | mm | 0.022/0.016/0.016 | 0.022/0.016/0.016 | 0.022/0.016/0.016 |
| X/Y/Z 重复定位精度 | mm | 0.015/0.012/0.012 | 0.015/0.012/0.012 | 0.015/0.012/0.012 | |
| 刀库 | 刀库容量 | 把 | 24 | 24 | 24 |
| 刀具大直径（邻 /空） | mm | φ127/φ200 | φ80/φ125 | φ80/φ125 | |
| 刀具大长度 | mm | 300 | 300 | 300 | |
| 刀具大重量 | kg | 15 | 10 | 10 | |
| 其它 | 机床净重 | kg | 6900 | 6800 | 6700 |
| 外形尺寸 | mm | 3340*2300*3100 | 3340*2310*3100 | 3340*2310*3100 | |
| 项 目 | 单位 | XHS716CL | XHS716C | XHS716CL2 | XHS716C2 | |
| 工作范围 | X 向行程 | mm | 1200 | 1000 | 1200 | 1000 |
| Y 向行程 | mm | 600 | 600 | 600 | 600 | |
| Z 向行程 | mm | 700 | 700 | 700 | 700 | |
| 主轴端面至工作台距离 | mm | 150-850 | 150-850 | 150-850 | 150-850 | |
| 主轴中心至立柱导轨面距离 | mm | 682 | 682 | 650 | 650 | |
| 工作台 | 工作台面积 | mm | 1300*600 | 1300*600 | 1300*600 | 1300*600 |
| T 型槽尺寸 | mm | 5-18-120 | 5-18-120 | 5-18-120 | 5-18-120 | |
| 工作台大承重 | kg | 800 | 800 | 800 | 800 | |
| 主轴 | 主轴转速 | r/min | 60-8000 | 60-8000 | 60-8000 | 60-8000 |
| 主轴锥孔 | BT40-150 | BT40-150 | BT40-150 | BT40-150 | ||
| 主轴电机功率 | KW | 11/15 | 11/15 | 11/15 | 11/15 | |
| 进给 | X/Y 轴快速移动 | m/min | 15 | 15 | 15 | 15 |
| Z 轴快速移动 | m/min | 12 | 12 | 12 | 12 | |
| 切削进给 | mm/min | 1-5000 | 1-5000 | 1-5000 | 1-5000 | |
| 导轨 | 导轨型式 | 三轴线轨 | 三轴线轨 | 两线一硬 | 两线一硬 | |
| 精度 | X/Y/Z 定位精度 | mm | 0.022/0.016/0.016 | |||
| X/Y/Z 重复定位精度 | mm | 0.015/0.012/0.012 | ||||
| 刀库 | 刀库容量 | 把 | 24 | 24 | 24 | 24 |
| 刀具 大直径(邻 /空) | mm | φ80/φ125 | φ80/φ125 | φ80/φ125 | φ80/φ125 | |
| 刀具 大长度 | mm | 300 | 300 | 300 | 300 | |
| 刀具 大重量 | kg | 10 | 10 | 10 | 10 | |
| 其它 | 机床净重 | kg | 6700 | 6600 | 6700 | 6600 |
| 外形尺寸 | mm | 3340*2300*3100 | 3340*2310 | 3340*2310*3100 | 3340*2310*3100 | |
